Cáp mạng Ethernet

Lý thuyết

• Khái niệm

Cáp mạng Ethernet là cáp tín hiệu điện dùng để kết nối các thiết bị với nhau trong mạng cục bộ như máy tính, bộ định tuyến và bộ chuyển mạch hoặc kết nối từ modem đến máy tính v.v.

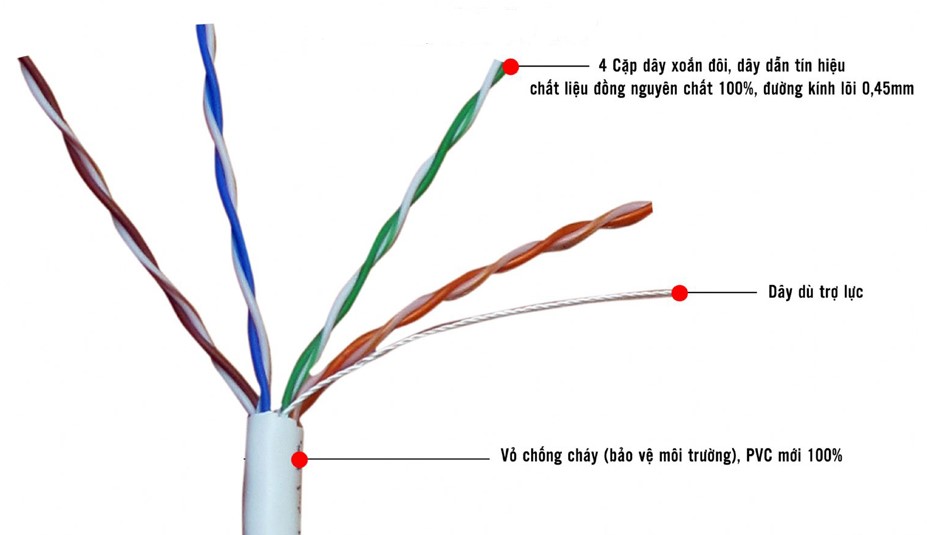

• Cấu tạo

  • 4 cặp dây xoắn đôi
  • Dây dù trợ lực
  • Vỏ bảo vệ

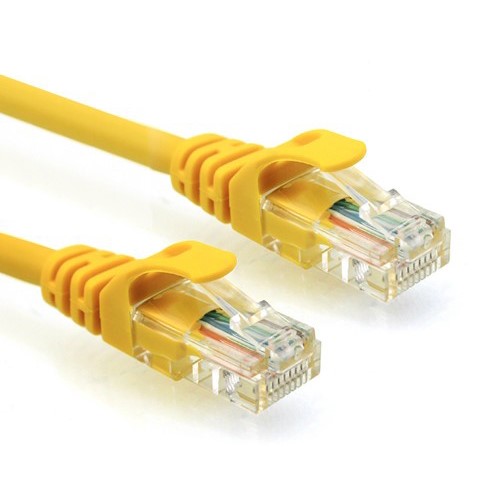

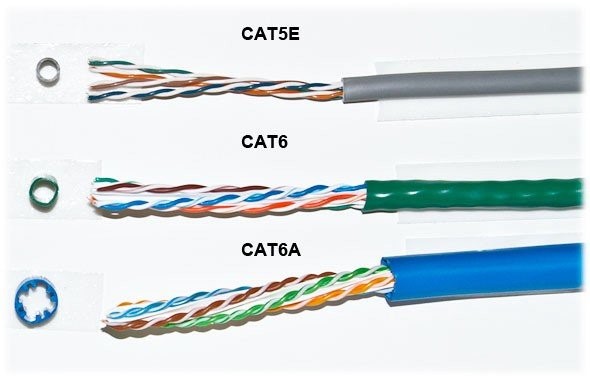

Hiện tại, có 3 loại cáp Ethernet phổ biến là CAT5E, CAT6 và CAT6A và được sử dụng với đầu nối RJ-45.

Sự khác biệt trong cáp CAT5E, CAT6 VÀ CAT6A là ở tốc độ truyền và chi phí tăng theo thứ tự.

CAT5E có tốc độ truyền lên đến 1000 Mbps với băng thông 100 Mhz

CAT6 có tốc độ truyền tải lên đến 10Gbps với băng thông 250 Mhz với khoảng cách tối đa 37m

CAT6A có tốc độ đường truyền lên đến 10Gbps với băng thông 500 MHz và khoảng cách tối đa 100m.

Cáp mạng Ethernet thích hợp để kết nối các thiết bị mạng ở khoảng cách gần, vì khoảng cách càng xa thì tín hiệu càng bị suy giảm và yếu, với CAT 5 khoảng cách là 100m và CAT 6 là 200m trước khi mất.

Bài tập

• Cáp ethernet truyền tải loại tín hiệu nào?
